Un chiffre suffit à donner le vertige : selon les données de l’Observatoire national de la sécurité électrique, plus de 80 000 sinistres domestiques liés à l’électricité sont recensés chaque année en France, et une bonne partie provient d’un simple faux contact ou d’une inversion de borne lors d’un branchement mal réalisé. Le va-et-vient figure justement parmi les montages les plus redoutés des bricoleurs, alors qu’il repose sur une logique limpide une fois qu’on en comprend le principe. Ce circuit, qui permet d’allumer et d’éteindre une même lampe depuis deux interrupteurs distincts, séduit dans les couloirs, les escaliers ou les chambres à double accès.
Pourtant, dès qu’il s’agit de saisir la pince à dénuder, les certitudes vacillent : quelle borne électrique reçoit la phase, où se raccordent les navettes, faut-il vraiment couper le disjoncteur avant chaque manipulation ? Ce guide déroule le schéma électrique complet du va-et-vient, détaille le matériel requis et propose une méthode en cinq étapes pour sécuriser toute l’installation électrique. De quoi transformer une opération redoutée en geste maîtrisé, sans compromis sur la sécurité électrique.
A découvrir également : Les critères essentiels pour choisir son école de commerce
Ce qu’il faut retenir
- La phase arrive toujours sur la borne L du premier interrupteur, jamais sur les bornes navettes.
- Les deux fils navettes relient les bornes 1 et 2 des deux interrupteurs, sans ordre imposé entre eux.
- Le neutre et la terre filent directement vers la lampe, sans jamais transiter par les interrupteurs.
- Couper le courant et vérifier l’absence de tension au VAT reste le réflexe non négociable avant tout câblage électrique.
Le schéma de câblage du va-et-vient, borne par borne
Comprendre un montage avant de le réaliser évite bien des erreurs. Le circuit se découpe toujours en trois tronçons distincts : l’arrivée du courant, la liaison entre les deux interrupteurs, puis le retour vers le point lumineux. Une fois ce découpage en tête, plus aucune borne ne semble mystérieuse.
A lire également : Les points positifs et les limites de l’OGM
La phase, le neutre et la terre : qui va où
Le fil de phase, généralement rouge, part du tableau électrique et rejoint la borne L du premier interrupteur va-et-vient. C’est ce conducteur qui transporte le courant actif. Le neutre, bleu par convention, contourne totalement les interrupteurs pour se brancher directement sur la douille ou le bornier DCL de la lampe.
La terre, verte et jaune, suit le même chemin que le neutre jusqu’au point lumineux. Ni le neutre ni la terre ne passent jamais par un interrupteur : cette règle simple évite déjà une grande partie des confusions de câblage.
Les navettes, le vrai point sensible du montage
Entre les deux interrupteurs circulent deux fils dits « navettes », souvent violets, orange ou marron selon les installateurs. Le premier relie la borne 1 du premier interrupteur à la borne 1 du second, le deuxième fait de même entre les bornes 2. L’ordre entre ces deux bornes n’a aucune importance, contrairement à la borne L qui reste réservée à l’arrivée de phase ou au retour lampe.
Depuis la borne L du second interrupteur repart un dernier fil, le retour lampe, qui rejoint enfin la douille pour clore le circuit. C’est ce conducteur qui porte réellement le courant vers l’ampoule une fois les deux interrupteurs positionnés correctement.
Le matériel indispensable avant de sortir la pince à dénuder
Un chantier électrique mal préparé se traduit presque toujours par des allers-retours frustrants vers le magasin de bricolage. Réunir l’outillage et les fournitures avant de couper le courant garantit un travail plus fluide et plus sûr, un peu comme pour la pose de lambris PVC où chaque outil manquant retarde tout le chantier.
Voici les éléments à rassembler avant de commencer :
- Un tournevis d’électricien isolé, plat et cruciforme
- Une pince à dénuder pour retirer l’isolant sans abîmer l’âme du fil
- Une pince coupante pour ajuster la longueur des câbles électriques
- Un vérificateur d’absence de tension (VAT), l’outil qui sauve des accidents
- Deux interrupteurs va-et-vient à trois bornes, à ne pas confondre avec des modèles simples
- Du fil de section 1,5 mm², obligatoire pour un circuit d’éclairage domestique
- Des boîtes d’encastrement et de la gaine ICTA pour protéger le câblage dans les murs
Le code couleur mérite une attention particulière, car il conditionne toute la lisibilité du montage, aussi bien pour l’installateur que pour un futur intervenant.
| Fonction du fil | Couleur normalisée | Emplacement de raccordement |
|---|---|---|
| Phase | Rouge (ou autre, sauf bleu et vert/jaune) | Borne L du premier interrupteur |
| Neutre | Bleu | Directement à la douille de la lampe |
| Terre | Vert / jaune | Directement à la borne de terre de la lampe |
| Navettes (x2) | Violet, orange ou marron | Bornes 1 et 2 des deux interrupteurs |
| Retour lampe | Orange, marron ou noir | Borne L du second interrupteur vers la douille |
Brancher un va-et-vient en cinq étapes sans se tromper
Une fois le schéma assimilé et le matériel réuni, place à la pratique. La méthode suivante respecte l’ordre logique du montage et limite le risque d’erreur de câblage, même pour une première installation électrique.
Étape 1 : couper le courant, sans exception
Avant toute manipulation, il faut se rendre au tableau électrique et abaisser le disjoncteur du circuit d’éclairage concerné. Le vérificateur d’absence de tension confirme ensuite qu’aucun courant ne circule plus dans les fils à manipuler. Cette étape ne se négocie jamais, quelle que soit l’expérience de l’installateur.
Étape 2 et 3 : câbler les deux interrupteurs va-et-vient

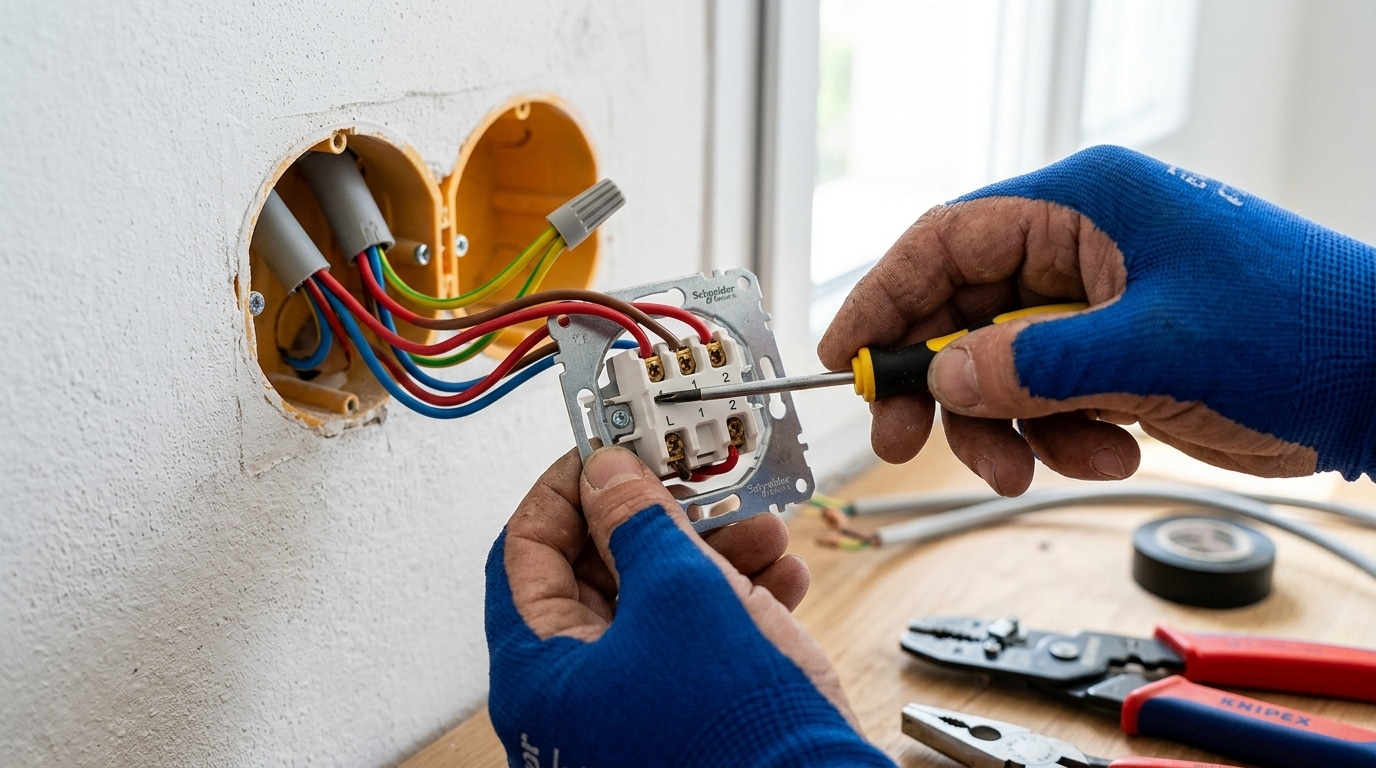

Sur le premier interrupteur, la phase venant du tableau se connecte à la borne L, tandis que les deux navettes rejoignent les bornes 1 et 2. Sur le second interrupteur, ces mêmes navettes arrivent également sur les bornes 1 et 2, et la borne L reçoit cette fois le fil de retour lampe qui partira vers l’éclairage.
Chaque interrupteur peut ensuite être fixé dans sa boîte d’encastrement, une fois les connexions serrées et vérifiées visuellement.
Étape 4 et 5 : raccorder la lampe puis tester le circuit
Au point lumineux, trois fils se rejoignent : le retour lampe issu du second interrupteur, le neutre venu directement du tableau, et la terre. Le circuit est alors physiquement bouclé, chaque conducteur occupant sa place définitive.
Le courant peut être rétabli pour un test grandeur réelle : actionner le premier interrupteur doit allumer la lampe, actionner le second doit l’éteindre, et inversement. Si toutes les combinaisons fonctionnent, les plaques de finition viennent clore le chantier.
Double va-et-vient et permutateur : quand deux interrupteurs ne suffisent plus
Certaines configurations dépassent le cadre du va-et-vient classique. Un long couloir desservi par trois accès, ou un salon avec éclairage principal et applique séparée, demandent des solutions adaptées.
Le double va-et-vient pour deux circuits distincts
Un double va-et-vient regroupe deux mécanismes sur une même plaque, chacun pilotant son propre point lumineux depuis deux emplacements. Le principe de câblage reste identique à un montage simple, mais dédoublé : une seule arrivée de phase pontée sur les deux bornes L, quatre navettes au lieu de deux, et deux retours lampe indépendants.
Le permutateur et le télérupteur pour plus de deux commandes
Au-delà de deux points de commande, le va-et-vient simple atteint ses limites. Le permutateur, un interrupteur à quatre bornes inséré entre les deux navettes, permet d’ajouter autant de points intermédiaires que nécessaire. Le télérupteur, installé directement dans le tableau électrique, offre une alternative plus moderne : chaque bouton-poussoir ne nécessite que deux fils, et une simple pression change l’état du circuit, allumé ou éteint.
Cette solution séduit particulièrement dans les cages d’escalier collectives, où quatre ou cinq points de commande cohabitent sans complexifier le câblage global.
Norme NF C 15-100 et sécurité électrique : les points de contrôle
La réglementation encadre strictement les circuits d’éclairage, et le va-et-vient n’échappe pas à cette exigence. Respecter ces règles protège les occupants du logement et conditionne la conformité de l’installation lors d’un contrôle Consuel.
Quelques repères à conserver en mémoire avant tout chantier :
- Section minimale des fils de 1,5 mm² pour un circuit d’éclairage
- Protection au tableau par un disjoncteur de 16A maximum, souvent 10A en pratique
- Huit points lumineux maximum par circuit d’éclairage
- Matériel obligatoirement marqué CE et NF pour garantir sa fiabilité
Face à un doute persistant sur un raccordement ou une configuration inhabituelle, mieux vaut solliciter un électricien certifié plutôt que de tenter un branchement hasardeux. Un professionnel garantit une installation conforme et évite les mauvaises surprises lors d’une revente ou d’un diagnostic électrique obligatoire.
