Le raccord diélectrique figure parmi ces composants discrets de plomberie qui passent inaperçus jusqu’au jour où leur absence provoque des dégâts considérables. Son rôle : intercepter la corrosion galvanique, ce phénomène électrochimique qui se déclenche lorsque deux métaux différents — cuivre et acier, par exemple — se touchent directement dans une canalisation remplie d’eau. Sans cette protection, la dégradation s’amorce silencieusement et progresse inexorablement : des micro-oxydations invisibles deviennent des micro-perforations, puis des fuites franches capables de transformer un sinistre mineur en catastrophe coûteuse. En eau chaude sanitaire, ce processus s’accélère dramatiquement puisque la température élève la conductivité de l’eau et double ou triple la vitesse de corrosion. Voilà pourquoi les installateurs de plomberie placent systématiquement un raccord diélectrique sur la sortie d’eau chaude du chauffe-eau : cette position stratégique protège la partie la plus vulnérable de l’installation hydraulique. Comprendre où le poser, comment l’installer et quand le remplacer fait la différence entre une installation qui dure deux décennies et un équipement défaillant après cinq années de service.
Ce qu’il faut retenir
A découvrir également : FAE, entreprise leader au niveau mondial en têtes et véhicules forestiers, agricoles et de construction
- Le raccord diélectrique est obligatoire à chaque jonction entre deux métaux différents dans une installation plomberie, notamment entre le chauffe-eau en acier et les tuyauteries en cuivre
- La corrosion galvanique progresse deux à trois fois plus vite en eau chaude qu’en eau froide, justifiant une priorité d’installation sur la sortie d’eau chaude
- Son coût (8 à 35 euros selon le diamètre) représente une assurance dérisoire face aux réparations qui peuvent atteindre plusieurs milliers d’euros en cas de défaillance
- La durée de vie moyenne est de 8 à 12 ans ; un remplacement préventif évite les interventions d’urgence et les dégâts collatéraux
Pourquoi la corrosion galvanique menace votre installation
La corrosion galvanique ne résulte pas d’une fatalité mécanique mais d’une réaction électrochimique déclenchée par le contact entre deux métaux de potentiels différents immergés dans un conducteur : l’eau. Cette dernière agit comme un électrolyte, créant un courant microscopique qui circule entre le métal le moins noble (l’acier du chauffe-eau) et le métal plus noble (le cuivre des tuyauteries). Le résultat : le métal actif cède progressivement ses électrons et s’oxyde.
Ce processus invisible cause l’amincissement de la paroi interne du ballon ou des raccordements, créant des zones de faiblesse structurelle. En zone calcaire ou à eau minéralisée, l’effet s’amplifie puisque une eau riche en minéraux conduit mieux l’électricité. Sans protection diélectrique, une installation de chauffe-eau en acier couplée à du cuivre peut montrer les premiers symptômes de fuite entre trois et cinq ans seulement.
A voir aussi : Comment accéder et gérer facilement votre espace personnel al-in.fr mon compte
La température constitue le facteur accélérateur majeur. À 60°C ou plus, les réactions électrochimiques s’intensifient : chaque augmentation de 10°C double approximativement la vitesse du phénomène. C’est pourquoi la pose d’un raccord diélectrique sur l’eau chaude représente la priorité absolue de toute installation sanitaire moderne.
Le fonctionnement du raccord diélectrique en trois points
Un raccord diélectrique interrompt simplement le contact électrique entre deux métaux en intercalant un matériau isolant : généralement du polyéthylène, du nylon ou du PTFE. Cette barrière rompt le circuit électrochimique et empêche la circulation du courant galvanique responsable de l’oxydation.

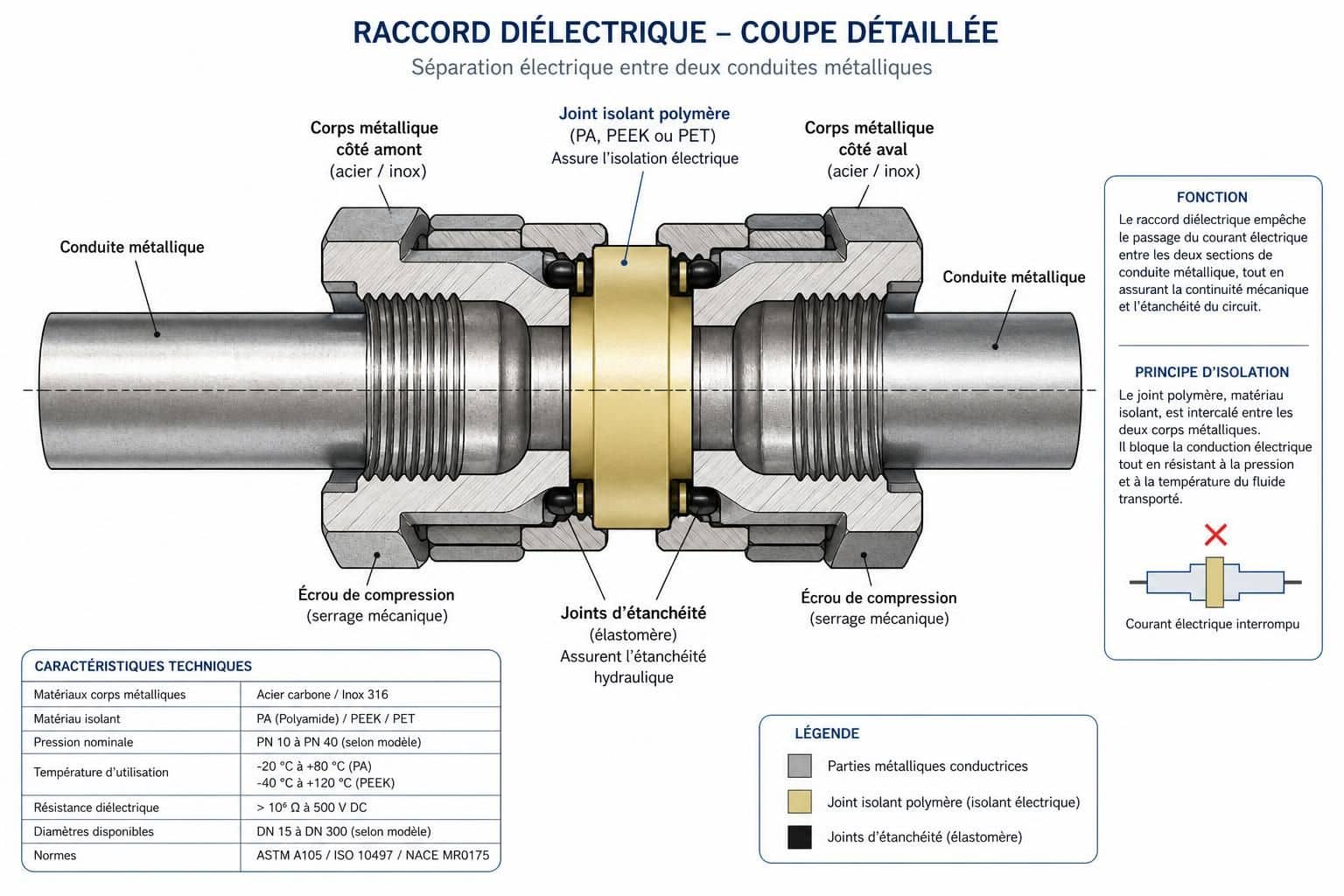

Structurellement, un raccord standard comprend un corps en laiton ou en inox doté de deux raccords filetés ou à souder, un joint isolant en polymère thermoplastique, et une rondelle d’étanchéité supplémentaire selon le modèle. Le joint isolant constitue l’élément clé : il doit maintenir une isolation électrique totale tout en garantissant l’étanchéité hydraulique sous pression.
L’installation d’un raccord diélectrique sur la sortie d’eau chaude protège la tuyauterie la plus exposée aux risques de corrosion. Dans certains cas particuliers — eau très minéralisée, chauffe-eau de grande capacité, installation ancienne — l’ajout d’un second raccord sur l’arrivée d’eau froide renforce la protection sans surcoût significatif.
Où poser un raccord diélectrique : les situations obligatoires
La réglementation française ne pose pas d’interdiction explicite, mais la norme NF C15-100 exige la prévention des risques de corrosion dans toute installation sanitaire. Plus pragmatiquement, les Document Techniques Unififiés (DTU 60.1) de plomberie imposent un raccord diélectrique à chaque jonction entre métaux différents dans un réseau hydraulique sous pression.
Les situations les plus courantes sont le raccordement d’un chauffe-eau en acier sur un réseau en cuivre, l’installation d’un collecteur inox sur du cuivre, le branchement d’un compteur d’eau acier, ou le raccordement de radiateurs en fonte. En revanche, aucun raccord n’est nécessaire entre deux tuyaux cuivre identiques, ni lorsque des matériaux plastiques non conducteurs (PER) sont en jeu, puisqu’ils n’entrent pas en réaction galvanique avec les métaux.
| Situation d’installation | Matériaux en contact | Raccord diélectrique obligatoire ? |
|---|---|---|
| Raccordement chauffe-eau sur réseau cuivre | Acier + cuivre | Oui — obligatoire |
| Collecteur ou mitigeur inox sur cuivre | Inox + cuivre | Oui — recommandé |
| Compteur d’eau acier sur réseau cuivre | Acier + cuivre | Oui — obligatoire |
| Radiateur ou tuyau fonte sur cuivre | Fonte + cuivre | Oui — recommandé |
| Deux tuyaux cuivre raccordés | Cuivre + cuivre | Non — inutile |
| PER sur collecteur ou ballon inox | PER (plastique) + inox | Non — PER non conducteur |
Le non-respect de ces exigences peut compromettre la validité des garanties constructeur et invalider les garanties décennales de l’installateur. En cas de sinistre lié à la corrosion (fuite, défaillance prématurée), les compagnies d’assurance examinent scrupuleusement si les raccords diélectriques ont été installés conformément aux règles de l’art.
L’installation du raccord diélectrique : étapes et précautions
L’installation d’un raccord diélectrique fileté reste accessible au bricoleur méticuleux, mais exige du soin. La première étape consiste à couper l’alimentation en eau via le robinet d’arrêt principal et à vidanger partiellement la canalisation. Le démontage des anciens raccords et le nettoyage soigneux des filetages vient ensuite : toute trace de calcaire ou de rouille doit disparaître pour garantir l’étanchéité.
Le positionnement du joint isolant demande une attention particulière. Ce dernier doit se situer précisément entre les deux corps métalliques du raccord pour maintenir l’isolation électrique. Un mauvais positionnement annihile toute protection diélectrique et transforme le composant en simple union métallique, aussi inefficace qu’une absence totale de raccord.
Le serrage final constitue un point critique : trop faible, il compromet l’étanchéité et provoque des fuites ; trop violent, il écrase le joint isolant et réduit son efficacité. Un couple de serrage approprié, généralement fourni par le fabricant, garantit un équilibre optimal. L’utilisation de téflon (ruban PTFE) sur les filetages mâles assure l’étanchéité sans endommager le joint polymère — évitez absolument les pâtes chimiques de type Loctite qui peuvent attaquer le matériau isolant.
Caractéristiques techniques et modèles disponibles
Les raccords diélectriques se déclinent en plusieurs versions selon le type de jonction. Les unions diélectriques filetées restent les plus courantes, disponibles de 1/2″ (20×27) à 2″ de diamètre, sans nécessité de soudure. Les manchons diélectriques, conçus pour les raccords à souder sur cuivre, conviennent aux diamètres de 10 à 40 mm et demandent des compétences de soudure.
Les raccords gaz diélectriques, homologués pour le réseau gaz naturel, s’imposent à l’entrée du compteur gaz (jonction entre l’acier de la voirie et l’acier ou le cuivre de l’installation intérieure). Des versions spéciales existent pour les configurations complexes (té diélectrique, coude diélectrique) afin de résoudre les dérivations particulières.
L’homologation représente un critère non négociable. Seuls les raccords certifiés NF-sanitaire ou portant le marquage CE doivent équiper un réseau d’eau potable. Les produits non certifiés risquent de contenir des polymères migrant dans l’eau, créant des risques sanitaires inacceptables. Les fabricants de référence en France — Watts, RBM, Comap, Tiemme, Aalberts, Sanha — garantissent la qualité et la conformité réglementaire.
Tarifs et budget pour une installation conforme
Le coût d’un raccord diélectrique varie selon le diamètre et le matériau du corps. Une union filetée en 1/2″ (20×27) s’achète entre 8 et 18 euros pièce, tandis qu’une version 3/4″ (26×34) se situe entre 12 et 25 euros. Les diamètres plus importants (1″ ou 33×42) atteignent 18 à 40 euros. Les manchons diélectriques pour soudure affichent des prix légèrement inférieurs (5 à 12 euros), alors que les raccords gaz se situent entre 15 et 30 euros.
Cet investissement représente une infime fraction de celui nécessaire pour réparer ou remplacer une tuyauterie corrodée, qui peut coûter plusieurs milliers d’euros. Une installation conforme de deux ou trois raccords diélectriques — pour chauffe-eau, compteur d’eau et radiateurs — s’élève rarement à plus de 50 euros en matériel. Comparé à une intervention d’urgence après une fuite inopinée, cette dépense préventive s’avère dérisoire.
Signes d’usure et remplacement préventif
Un raccord diélectrique en fin de vie affiche généralement des indices visuels identifiables. Des traces de rouille ou d’oxydation autour du joint isolant, des suintements légers au pied du raccord, ou une coloration rougeâtre de l’eau chaude constituent des signaux d’alerte majeurs. L’inspection visuelle annuelle de tous les raccords bi-métal — particulièrement autour du chauffe-eau et du compteur d’eau — permet de détecter les dégradations avant qu’elles ne deviennent critiques.
La durée de vie moyenne d’un raccord de qualité oscille entre 8 et 12 ans, selon les conditions d’utilisation et la composition chimique de l’eau locale. Une eau très chaude (supérieure à 90°C) ou fortement chlorée peut réduire cette durée. Un remplacement préventif, avant l’apparition de fuites visibles, représente la stratégie la plus économique et évite les interventions d’urgence.
Dans les logements construits avant 1990, les raccords diélectriques manquaient souvent ou se limitaient à de simples bagues en caoutchouc non certifiées. Si vous effectuez des travaux de rénovation, exigez du plombier une vérification complète des jonctions bi-métal et le remplacement systématique des protections défaillantes ou absentes. Ce point devient crucial lors de diagnostics immobiliers ou de transactions : une installation non conforme peut faire baisser l’estimation du bien ou bloquer une vente.
Responsabilité juridique et couverture d’assurance
L’installation d’un système sanitaire conforme aux règles de l’art, incluant les protections diélectriques appropriées, revêt une dimension juridique souvent ignorée. En cas de dégât des eaux chez un voisin ou dans les parties communes d’un immeuble, votre responsabilité civile peut être engagée. Les compagnies d’assurance examinent scrupuleusement si l’installation a respecté les normes de sécurité et les préconisations des fabricants lors d’une expertise post-sinistre.
Un chauffe-eau dépourvu de raccord diélectrique, ou équipé d’une protection défaillante, crée un risque que l’assurance peut considérer comme une négligence manifeste. Dans ce scénario, le refus de couverture ou la réduction des indemnités devient possible. À l’inverse, une installation conforme aux DTU et aux notices fabricants renforce votre position en cas de litige et facilite le règlement des sinistres.
Lors de la pose d’un raccord diélectrique, conservez les factures et les justificatifs d’installation. Ces documents constituent des preuves de la conformité de votre installation et renforcent votre crédibilité auprès des tiers et des assureurs. Si vous confiez les travaux à un professionnel, vérifiez que la notice de chantier mentionne explicitement l’installation des raccords diélectriques et demandez un certificat de conformité.
Prioriser l’eau chaude dans une installation plomberie mixte
Lorsque le budget impose un choix entre l’installation d’un raccord sur l’eau chaude ou l’eau froide, la réponse est unanime chez les professionnels : privilégier la sortie d’eau chaude du chauffe-eau. Cette priorisation repose sur un fait physique immuable : la corrosion galvanique progresse deux à trois fois plus rapidement en présence d’eau chaude qu’avec de l’eau froide.
Un raccord diélectrique placé sur la sortie d’eau chaude protège la zone de vulnérabilité maximale de votre installation. Les circuits d’eau froide subissent la corrosion, mais à un rythme infiniment plus lent qui permet à une installation bien entretenue de tenir plusieurs décennies sans défaillance majeure. La logique est donc simple : investissez d’abord dans la protection de la partie la plus critique.
L’ajout d’un second raccord sur l’arrivée d’eau froide devient justifié uniquement si votre région présente une eau hautement minéralisée (eau dure calcaire), si le chauffe-eau dépasse 200 litres de capacité, ou si l’installation existante montre déjà des signes de corrosion avancée. Dans ces configurations spécifiques, le surcoût de quelques euros par raccord s’avère négligeable face aux risques maîtrisés.
